车型概述

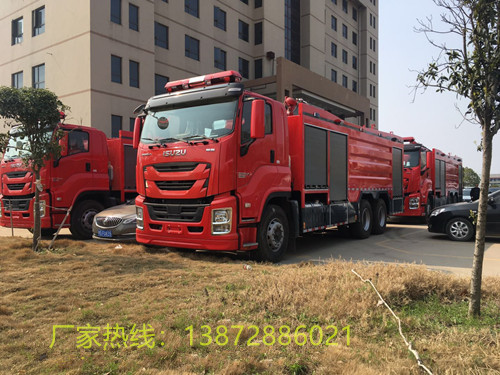

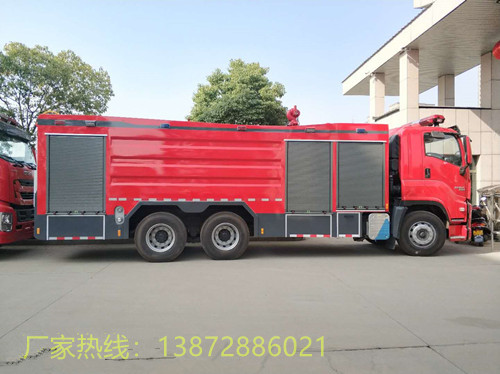

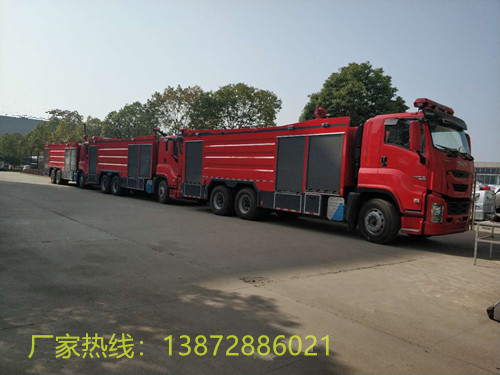

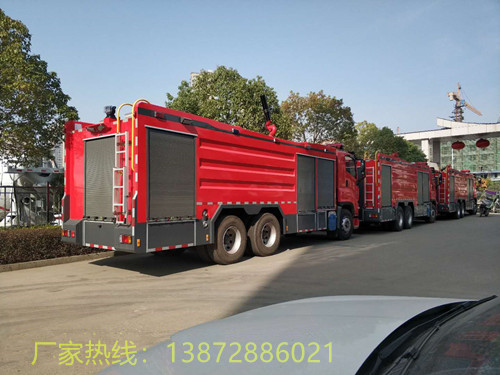

五十铃 是我厂采用重庆五十铃原装底盘QL5340GXFU2SDZY基础上改装而成，整车结构紧凑；专用部分由液罐、泵室、器材箱、动力输出及传动系统、管路系统、电气系统等组成，广泛适用于城镇公安消防队、石油化工、厂矿企业、森林、港口、码头等部门，可迅速接近火场展开灭火战斗，扑救各种火灾，是理想的消防装备。

整车型号

五十铃干粉泡沫联用消防车

底盘型号

QL5340GXFU2SDZY

质量参数

(kg)

**总质量(kg)

27490

外形尺寸(mm)

10260×2500×3700

额定装载质量(kg)

11500

罐体容积(mm)

12吨(9+2+1)

整车整备质量(kg)

15790

轴   距 (mm)

4565+1370

发动机

参  数

型号

6UZ1-TCG50

排   放

柴油

功率/排量（kw/ml）

276/9726

生产企业

庆铃五十铃(重庆)发动机有限公司

性能参数

**车速(km/h)

90

轮距(mm)

前  桥

2022

驾驶室

2

后  桥

1830

钢板弹簧

10/12+6

悬长(mm)

前  悬

1500

轮胎数

10+1

后  悬

28100

轮胎规格

1200R22.5

行驶角(°)

接近角

14

轴数

3

离去角

11

专用功能

取力器

夹心式全功率取力器

消防炮

型号：PL48型消防炮,流量48L/S/1MPa 水射程：≥60m，泡沫≥50m

消防泵

1,常压消防泵型号：CB10/60车用消防泵，流量:60L/s，压力：2.0MPa

2,引水时间≤35s（7m吸深）水环引水  夹心式全功率取力器

干粉罐

干粉罐材质

Q345R

干粉卷盘

喷射率(kg/s)

>2.5(kg/s)

干粉炮

型号：

PF30

干粉罐数量

2个

射程(m)

 > 12

流量

≥30kg/s

干粉罐容积

1立方

氮气钢罐

数量

2

回转角度(°)

≥360°

**工作压力

1.4 MPa

压力(MPa):

≤15MPa

俯仰角度(°)

﹣15～﹢80

**工作压力

0.5 MPa

氮气瓶容积

70L

干粉剩余率（％ ）

≤15

性能描述

驾驶室为全钢框架焊接结构，排半双开门；材料采用优质碳钢（Q23**），板材厚度4 mm，选装不锈钢罐体，经久耐用；器材厢门采用铝合金帘子门，滚筒、滑槽导向，启闭轻便、噪音小；器材厢两侧及后部翻板式踏板，采用气弹簧、门止限位装置双重固定，安全性能可靠；除原车设备外，驾驶室内加装有取力器控制指示灯、100W警报器、LED警灯、标志灯、示廓灯开关及后部照明灯等；罐下部设排粉.进气口.侧部设有枪出粉口，上部有排气.压力表座及安全阀座及炮出粉口。
